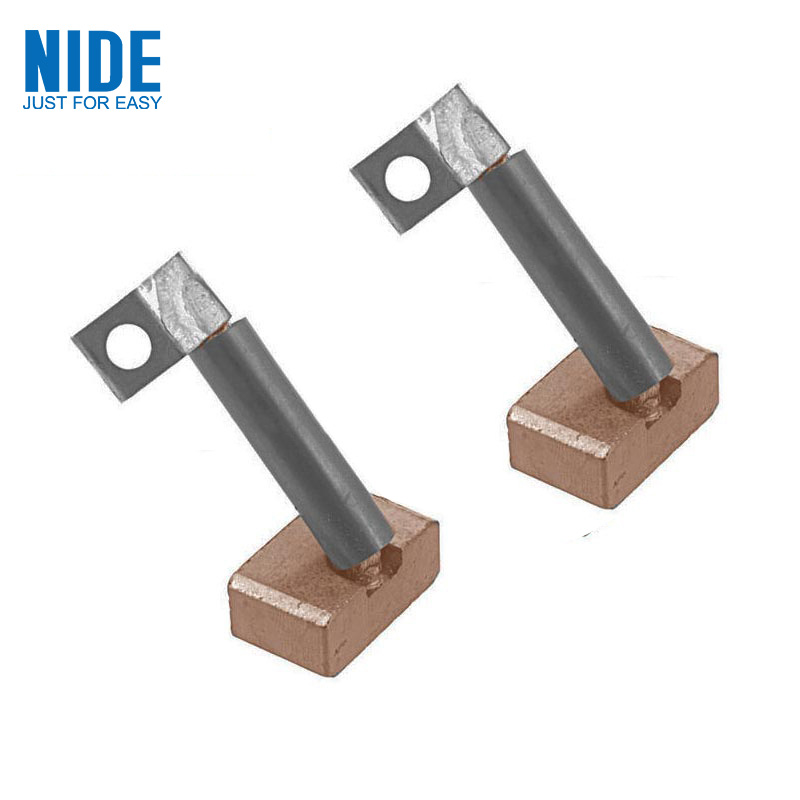

Bạn có biết vai trò và đặc điểm của bàn chải carbon cho động cơ DC không?

Trong DC Motors, bàn chải carbon (còn gọi là bàn chải) là các thành phần dẫn điện chính và có trách nhiệm quan trọng. Các tính năng và chức năng cốt lõi củaBàn chải carbon cho động cơ DC?

Sự thống nhất của độ dẫn và sức đề kháng hao mòn:Bàn chải carbon cho động cơ DCthường được làm bằng vật liệu tổng hợp than chì hoặc than chì trộn với bột kim loại (như đồng). Graphite cung cấp độ bôi trơn chính và hệ số ma sát thấp để đảm bảo hao mòn có thể kiểm soát được khi tiếp xúc với công cụ quay vòng quay; trong khi các thành phần kim loại được thêm vào (như bột đồng) cải thiện đáng kể độ dẫn điện để đáp ứng nhu cầu của truyền dòng lớn. Sự kết hợp của các vật liệu cho phép nó chịu được hao mòn cơ học liên tục trong khi tiến hành dòng điện.

Tiếp xúc đàn hồi linh hoạt: Bàn chải carbon không được cố định một cách cứng nhắc, nhưng được ép nhẹ nhàng và liên tục vào bề mặt của máy chủ bằng lò xo áp suất không đổi. Cơ chế tiếp xúc đàn hồi này là rất quan trọng, vì nó đảm bảo rằng ngay cả khi công cụ chuyển đổi không đều do quay hoặc đánh nhẹ, kết nối điện ổn định, điện trở thấp có thể được duy trì, giảm thiểu điện trở tiếp xúc và tia lửa.

Định vị các bộ phận mặc: Bàn chải carbon là vật tư tiêu hao do ma sát liên tục với công cụ quay vòng quay tốc độ cao. Tuổi thọ dịch vụ của họ bị ảnh hưởng bởi các yếu tố như chất lượng vật liệu, dòng điện làm việc, tốc độ vận động, đi lại, môi trường (như bụi, độ ẩm, nhiệt độ) và áp lực lò xo. Thiết kế nên dễ dàng kiểm tra và thay thế.

Cây cầu truyền tải điện là chức năng cơ bản nhất củaBàn chải carbon cho động cơ DC. Trong một động cơ DC, cuộn dây phần ứng quay (rôto) cần phải thu được dòng điện từ nguồn năng lượng tĩnh bên ngoài để tạo ra từ trường và mô -men xoắn. Là một thành phần đứng yên, bàn chải carbon được kết nối với một đường dây điện cố định ở một đầu và trượt tiếp xúc với phân đoạn cổ góp được cố định trên trục rôto ở đầu kia, liên tục và đáng tin cậy truyền công suất của nguồn điện bên ngoài để cung cấp điện trở ra.

Một liên kết chính trong việc đạt được chỉnh lưu cơ học (đi lại): Để động cơ DC xoay liên tục, hướng của dòng điện trong cuộn dây rôto phải được chuyển đổi định kỳ (đi lại) tại thời điểm nó đi qua đường trung tính của cực từ. Các phân đoạn cổ góp xoay với rôto và các phân đoạn khác nhau tiếp xúc lần lượt các bàn chải carbon cố định và tự động thay đổi mạch cuộn dây rôto được kết nối với nguồn điện (hoặc tải) phối hợp với vị trí của bàn chải. Bàn chải carbon thực hiện vật lý chuyển đổi hướng của dòng điện trong cuộn dây xoay thông qua tiếp xúc và tách có trật tự với các phân đoạn khác nhau của công cụ chuyển đổi, nghĩa là quá trình điều chỉnh cơ học ". Đây là cơ sở cho hoạt động liên tục của động cơ DC.

Duy trì kết nối điện ổn định: Duy trì tiếp xúc gần với cổ lân sách thông qua áp suất lò xo và duy trì đường dẫn kết nối điện thấp, mất thấp ngay cả trong trường hợp rung hoặc lệch tâm nhẹ, đảm bảo hiệu quả truyền năng lượng.

Đạo hàm của tia lửa đi lại: Tại thời điểm đi lại hiện tại, do sự tồn tại của độ tự cảm cuộn dây, tia lửa nhỏ (tia lửa giao hoán) chắc chắn sẽ được tạo ra. Bàn chải carbon được thiết kế tốt có khả năng dập tắt vòng cung nhất định (bản thân than chì cũng có một vai trò nhất định) và giúp giải phóng phần năng lượng này thông qua một đường dẫn tốt

cách nhiệt.

Bàn chải carbon cho động cơ DC là một cây cầu dẫn không thể thiếu giữa mạch cố định và mạch quay trong động cơ DC. Nó chịu trách nhiệm truyền năng lượng điện hiệu quả và cũng là người thực hiện vật lý chức năng cốt lõi của việc tự động chuyển hướng của dòng rôto (giao dịch). Thành phần vật liệu đặc biệt của nó (dẫn điện + chống mài mòn) và phương pháp uốn đàn hồi đảm bảo hoạt động tương đối ổn định và đáng tin cậy trong môi trường ma sát trượt khắc nghiệt. Tuy nhiên, chính xác là do ma sát liên tục này, nó trở thành một bộ phận đeo khóa đòi hỏi phải bảo trì và thay thế thường xuyên, có tác động trực tiếp đến hiệu suất và tuổi thọ của động cơ. Kiểm tra thường xuyên và thay thế các bàn chải carbon được đeo ở giới hạn là một phần quan trọng trong việc duy trì hoạt động bình thường của động cơ DC.
