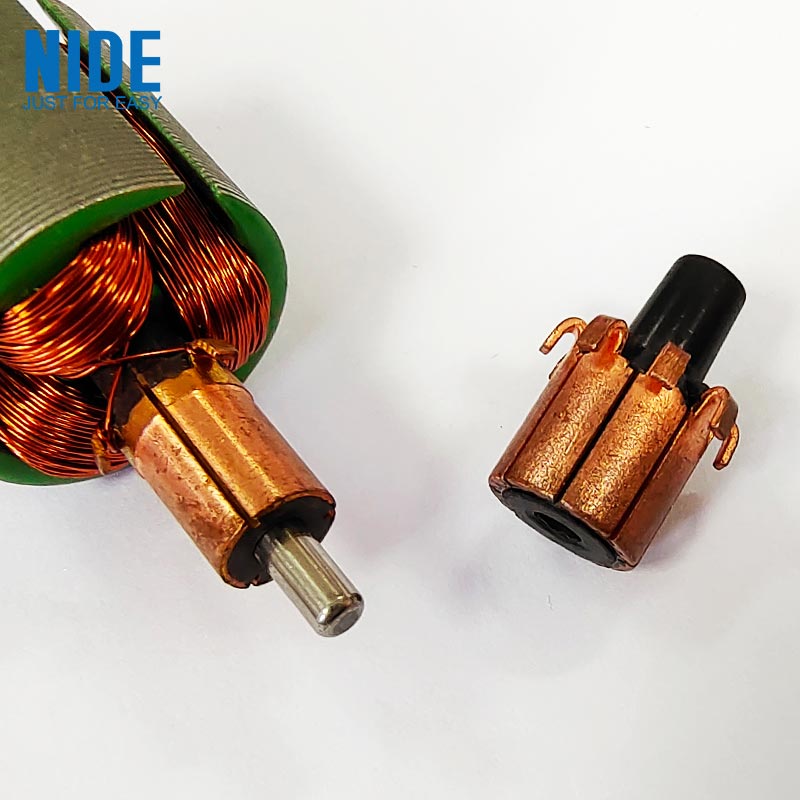

Cổ góp cho dụng cụ điện: Thành phần nhỏ đằng sau hiệu suất động cơ đáng tin cậy

Khi mọi người sử dụng các dụng cụ điện như máy khoan điện, máy mài góc, máy cưa và máy đánh bóng, họ thường tập trung vào công suất động cơ, tốc độ và độ bền. Tuy nhiên, bên trong nhiều động cơ điện có chổi than, một bộ phận nhỏ đóng vai trò quan trọng trong việc chuyển đổi năng lượng điện thành chuyển động cơ học - đó làCổ góp cho dụng cụ điện. Mặc dù cổ góp chỉ là một bộ phận nhỏ trong cụm động cơ nhưng thiết kế của nó ảnh hưởng trực tiếp đến hiệu suất của động cơ, độ ổn định khi vận hành, độ ồn và tuổi thọ sử dụng. Trong các ngành đòi hỏi thiết bị quay tốc độ cao, việc sản xuất cổ góp liên quan đến kỹ thuật chính xác, lựa chọn vật liệu và kiểm soát chất lượng nghiêm ngặt.

Bộ chuyển mạch cho dụng cụ điện là gì?

A Cổ góp cho dụng cụ điệnlà một bộ phận chuyển mạch điện quay được sử dụng trong động cơ DC có chổi than và động cơ vạn năng. Chức năng chính của nó là điều khiển hướng dòng điện chạy qua cuộn dây động cơ, cho phép rôto động cơ tiếp tục quay. Một cổ góp điển hình bao gồm:

Thành phần	Chức năng
Đoạn đồng	Dẫn dòng điện giữa chổi than và cuộn dây rôto
Vật liệu cách nhiệt	Tách các đoạn đồng riêng lẻ bằng điện
Cấu trúc cốt lõi	Cung cấp hỗ trợ cơ học cho hoạt động quay
Thiết bị đầu cuối kết nối	Kết nối cổ góp với cuộn dây động cơ

Trong quá trình vận hành, chổi than tiếp xúc với bề mặt cổ góp quay để truyền năng lượng điện tới động cơ.

Tại sao cổ góp lại quan trọng trong động cơ dụng cụ điện?

Động cơ dụng cụ điện hoạt động trong những điều kiện đòi hỏi khắt khe: Tốc độ quay cao Thường xuyên khởi động và dừng Tải trọng cơ học nặng Rung liên tục Cổ góp phải duy trì tiếp xúc điện ổn định trong những điều kiện này. Bộ chuyển mạch được thiết kế tốt giúp cải thiện: Hiệu suất động cơ Độ ổn định xoay Độ dẫn điện Tuổi thọ vận hành công cụ Nếu bề mặt cổ góp bị mòn không đều có thể dẫn đến các vấn đề như: Tăng tia lửa Giảm công suất động cơ Sinh nhiệt quá mức Tuổi thọ bàn chải bị rút ngắn

Bí mật của ngành: Chất lượng bề mặt của cổ góp quan trọng hơn vẻ ngoài của nó

Cổ góp có thể trông giống như một thành phần đồng đơn giản, nhưng tình trạng bề mặt của nó cực kỳ quan trọng. Các nhà sản xuất động cơ chú ý đến: Độ chính xác của phân đoạn Độ nhám bề mặt Độ chính xác độ tròn Khoảng cách cách nhiệt Ngay cả những khác biệt nhỏ trong sản xuất cũng có thể ảnh hưởng đến: Độ ổn định tiếp xúc bằng chổi than Điện trở sinh nhiệt Đối với các dụng cụ điện tốc độ cao, sự mất cân bằng nhỏ trong bộ phận quay có thể tạo ra rung động và làm giảm hiệu suất của động cơ.

Vật liệu được sử dụng trong bộ chuyển đổi dụng cụ điện

Sự kết hợp vật liệu của cổ góp quyết định hiệu suất điện và cơ của nó.

Đoạn đồng

Đồng được sử dụng phổ biến vì: Độ dẫn điện cao Hiệu suất nhiệt tốt Tính chất cơ học phù hợp

Vật liệu cách nhiệt

Cách điện giữa các đoạn đồng ngăn ngừa đoản mạch điện. Các vật liệu phổ biến bao gồm: Mica Hợp chất cách nhiệt nhiệt độ cao

Vật liệu hợp kim đặc biệt

Một số ứng dụng sử dụng hợp kim đồng để cải thiện: Chống mài mòn Độ bền cơ học Hiệu suất tốc độ cao

Quy trình sản xuất đằng sau bộ chuyển mạch dụng cụ điện

Việc sản xuất một cổ góp đáng tin cậy đòi hỏi một số quy trình chính xác.

Hình thành phân đoạn đồng

Các miếng đồng được định hình thành các đoạn chính xác theo yêu cầu thiết kế động cơ.

Đúc và lắp ráp

Các đoạn đồng được cố định bằng vật liệu cách nhiệt để tạo thành cấu trúc quay hoàn chỉnh.

Gia công và hoàn thiện bề mặt

Bề mặt cổ góp được xử lý chính xác để đảm bảo: Đường kính chính xác Bề mặt tiếp xúc mịn Vòng quay ổn định

Kiểm tra

Kiểm tra chất lượng có thể bao gồm: đo kích thước Kiểm tra độ dẫn điện Kiểm tra cách điện Kiểm tra cân bằng động

Công nghệ cổ góp vs động cơ không chổi than

Với sự phát triển của công nghệ động cơ không chổi than, một số dụng cụ điện hiện đại đã thay thế động cơ chổi than truyền thống. Sự khác biệt bao gồm:

Tính năng	Động cơ chải có cổ góp	Động cơ không chổi than
Kết cấu	Sử dụng chổi than và cổ góp	Sử dụng hệ thống điều khiển điện tử
BẢO TRÌ	Yêu cầu thay thế bàn chải theo thời gian	Nói chung mài mòn cơ học thấp hơn
Trị giá	Thiết kế tiết kiệm hơn	Yêu cầu công nghệ cao hơn
Ứng dụng	Phổ biến trong nhiều dụng cụ điện truyền thống	Ngày càng được sử dụng nhiều trong các công cụ tiên tiến

Bất chấp sự phát triển của động cơ không chổi than, động cơ dựa trên cổ góp vẫn được sử dụng rộng rãi nhờ công nghệ hoàn thiện, lợi thế về chi phí và hiệu suất đáng tin cậy.

Các ứng dụng phổ biến của cổ góp trong Dụng cụ điện

Cổ góp được sử dụng rộng rãi trong động cơ để:

Máy khoan điện

Cung cấp vòng quay ổn định cho các hoạt động khoan và buộc chặt.

Máy mài góc

Hỗ trợ quay tốc độ cao trong điều kiện làm việc đòi hỏi khắt khe.

Cưa điện

Duy trì hoạt động của động cơ trong quá trình cắt tải.

Dụng cụ chà nhám và đánh bóng

Cung cấp kiểm soát tốc độ phù hợp để xử lý bề mặt.

Thử thách tiềm ẩn: Quản lý nhiệt và mài mòn

Một trong những thách thức lớn nhất trong thiết kế cổ góp là kiểm soát mối quan hệ giữa hiệu suất điện và hao mòn cơ học. Trong quá trình hoạt động: Bàn chải tạo ra ma sát Dòng điện sinh ra nhiệt Xoay tạo ra ứng suất cơ học Một thiết kế cổ góp tốt phải cân bằng: Độ dẫn điện Chống mài mòn Ổn định nhiệt độ Độ tin cậy của liên hệ Đây là lý do tại sao việc lựa chọn vật liệu và độ chính xác trong sản xuất là rất cần thiết.

Xu hướng tương lai của bộ chuyển đổi dụng cụ điện

Công nghệ vật liệu cải tiến

Sự phát triển trong tương lai có thể tập trung vào: Vật liệu chịu mài mòn tốt hơn Cải thiện hiệu suất hợp kim đồng Tuổi thọ dài hơn

Sản xuất có độ chính xác cao hơn

Thiết bị sản xuất tiên tiến sẽ được cải thiện: Độ chính xác kích thước Tính nhất quán bề mặt Hiệu suất động cơ

Phát triển động cơ hybrid

Mặc dù động cơ không chổi than đang phát triển, nhưng công nghệ động cơ chổi than cải tiến có thể tiếp tục phục vụ các ứng dụng công nghiệp và nhạy cảm về chi phí.

Kết luận: Một thành phần nhỏ hỗ trợ các công cụ mạnh mẽ

Bộ chuyển mạch cho Dụng cụ điện có thể được giấu bên trong động cơ, nhưng vai trò của nó rất cần thiết cho việc chuyển đổi năng lượng điện và vận hành ổn định. Thông qua quy trình sản xuất chính xác, vật liệu tiên tiến và cải tiến liên tục, cổ góp tiếp tục hỗ trợ hiệu suất đáng tin cậy trong máy khoan, máy mài, cưa và nhiều dụng cụ điện khác. Bộ phận quay nhỏ này cho thấy ngay cả những bộ phận nhỏ nhất cũng có thể có ảnh hưởng lớn đến hiệu suất của thiết bị công nghiệp như thế nào.
