Cổ góp điện móc 12P cho động cơ DC

12P Hook Electrical Commutator For DC Motor

Cổ góp động cơ điện được sử dụng rộng rãi trong nhiều loại dụng cụ điện, ô tô, xe máy, thiết bị gia dụng và động cơ điện khác.

1. Thông số cổ góp:

2. Lựa chọn cổ góp

Khi động cơ cần thay toàn bộ cổ góp, cần dò đường kính vòng ngoài của cổ góp, đường kính lỗ trong, chiều dài của miếng đồng, số rãnh và các thông số khác, sau đó chọn cổ góp với các tham số tương tự hoàn toàn bằng nhau và cố gắng chọn bộ chuyển mạch loại clip để thay thế.

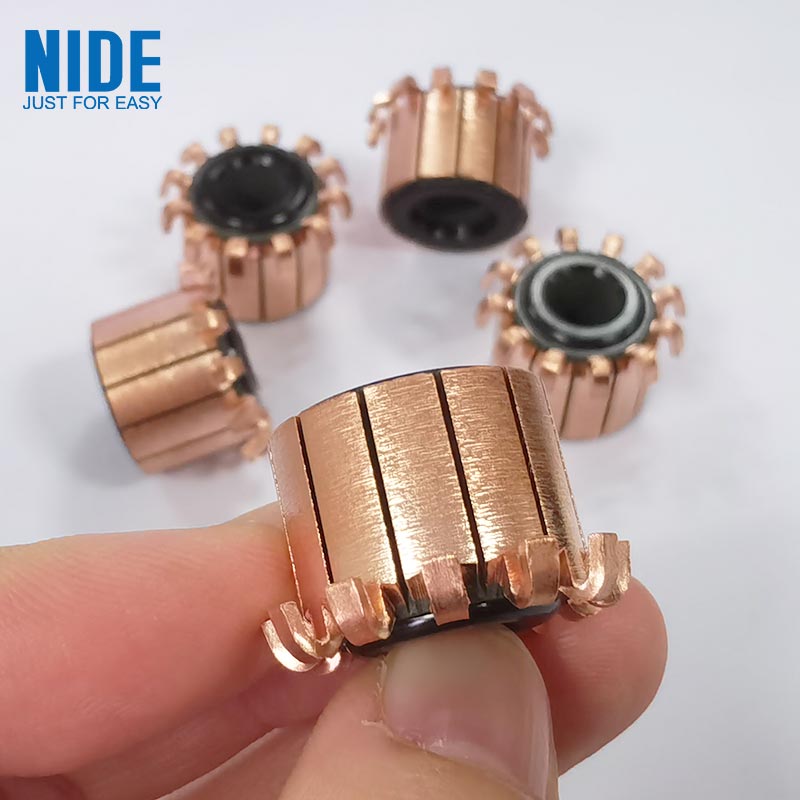

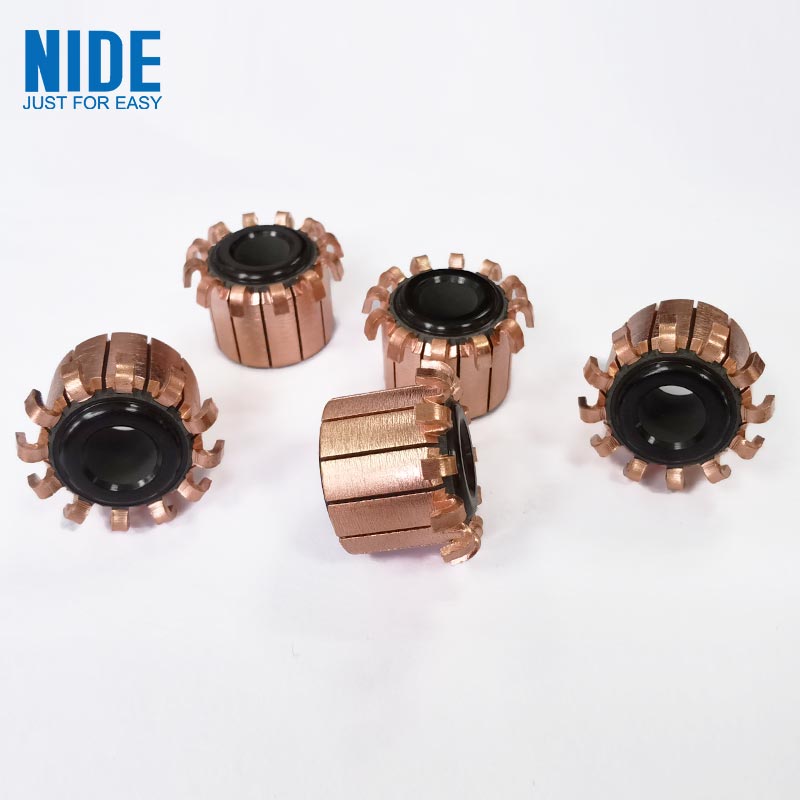

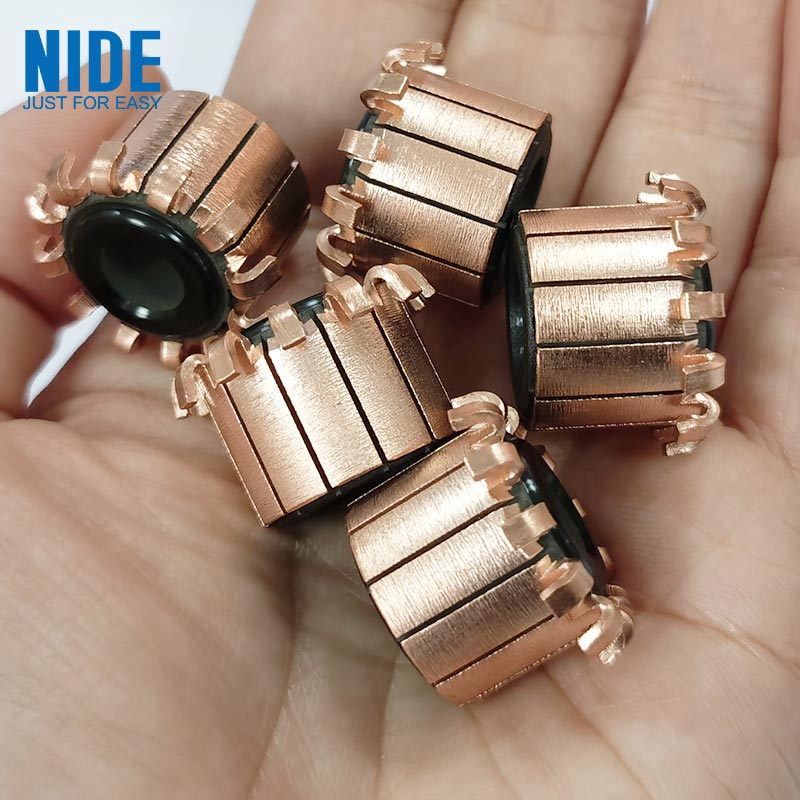

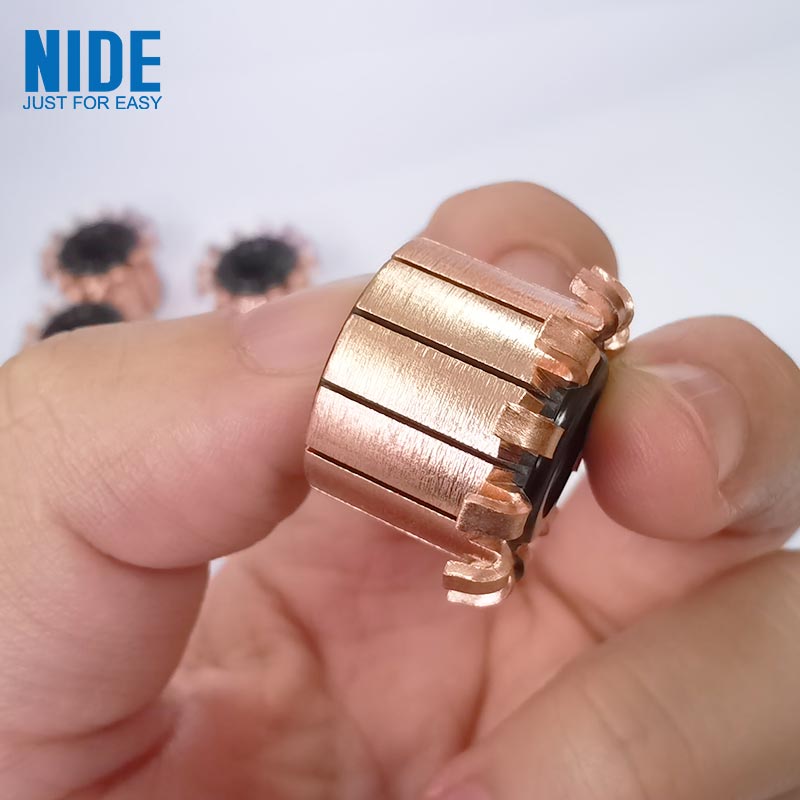

3. Hình ảnh Cổ góp

4. Thay cổ góp

Một. Kiểm tra xem cuộn dây phần ứng có hiện tượng ngắn mạch và sắt hay không, để loại bỏ kịp thời, để không để lại rắc rối.

b. Khi đường kính của lỗ bên trong của cổ góp nhỏ, nó có thể được tiện và mở rộng trên máy tiện để đạt được đường kính của lỗ bên trong mà trục điện yêu cầu; Khi đường kính của lỗ bên trong lớn, ống lót có thể được gia công và ép vào hố ga.

c. Kẹp cổ góp loại kẹp thường dài hơn một chút, phần thừa có thể cắt bỏ tùy theo nhu cầu, lỗ hở được cạo sạch để hàn thiếc.

đ. Lần lượt căn chỉnh các khe hở của cổ góp với các dây nối của cuộn dây phần ứng, sau đó ấn từ từ cổ góp vào trục quay cho đến khi vị trí của cổ góp đạt yêu cầu.

đ. Đục cổ góp bị hỏng ra khỏi trục chốt dưới bậc của đầu đấu dây hoặc đục cổ góp sau khi dùng cưa sắt cưa một vòng quanh hình tròn dưới bậc của đầu đấu dây, sau đó rút ra và cạo từng đầu dây nối bằng kìm để hàn thiếc, sau đó tháo phần cổ góp còn lại.
